自身預熱式燃?xì)鉄崽幚頎t
所屬類別：臺車式燃?xì)鉅t
產品用途
自身預熱式燃?xì)鉄崽幚頎t
一、設備簡述
自身預熱式燃?xì)鉄崽幚頎t主要用于鍋爐蛇形管部件冷彎及焊后退火熱處理工藝。預防熱處理進程中工件表面產生氧化及過燒現象。
本燃?xì)馀_車退火爐采用天然氣作燃料，與燃燒系統、溫控系統及程序控制系統配套使用，可自動控制燃燒工況、記錄工作溫度及熱處理爐各種動作的自動化（含手動）操作。
二、主要技術參數
序號 | 名 稱 | 數 據 |
1 | 爐膛內凈尺寸 | 20×4.5×3.5m（長×寬×高） |
2 | 裝載量 | 100t（不含墊鐵） |
3 | 工件形狀 | 鍋爐蛇形管部件 |
4 | 額定溫度 | 800℃ |
5 | 升溫速度 | 升溫速度為0～200℃/h（可調） |
6 | 降溫速度 | 10～250℃/h（300℃以上可調節，滿載(100t)時≥200℃/h） |
7 | 保溫階段溫度均勻性 | ≤±10℃ |
8 | 控溫精度 | 精度達0.2‰（西門子S7-1500PLC ） 各區溫度控制精度≤±1℃ |
9 | 爐體外表面溫升 | ≤40℃ |
10 | 爐襯結構 | 標準纖維折疊塊+耐熱鋼鉚固件 |
11 | 爐車傳動 | 變頻調速，行車速度～8m/min |
12 | 爐門密封 | 爐門采用對開式機械旋轉爐門，采用氣動機構 |
13 | 爐側/后密封系統 | 采用氣缸底托式纖維塊自動壓緊和軟邊密封裝置 |
14 | 爐膛總控溫區數 | 10區 |
15 | 測溫控溫?zé)犭娕?/span> | 爐墻布置固定熱電偶，用于爐內氣氛測溫、控溫 |
16 | 燃料 | 天然氣 |
17 | 爐膛燃?xì)鈀大消耗量 | 480.37Nm3/h |
18 | 燒嘴 | 自身預熱輻射管燒嘴Sinmax 5MB |
19 | 燃燒方式 | 脈沖式燃燒 |
20 | 熱風導流 循環系統 | 高溫循環風機采用皮帶傳動 不銹鋼導流罩 |
21 | 燒嘴前燃料壓力 | 4-5KPa |
22 | 控溫方式 | 上位工控機集散控制、下位西門子S7-1500 PLC |
23 | 控制系統 | 集散控制系統工業以太網，下位S7-1500 PLC |
24 | 爐壓控制 | 電動執行機構；微差壓傳感器 |
25 | 供風系統 | 高壓離心風機(西門子變頻) |
26 | 煙氣排放系統 | 高溫引風機(西門子變頻) |
27 | 氮氣充入、放散系統及氧含量監測 | 設計氮氣的充入、放散及氧含量監測接口 |
28 | 環境保護 | 排煙、噪聲、排放物、環境衛生、安全達到國家環保標準 |
29 | 供電參數 | 380V±10% 50Hz±2.5 3相 |
三、設備組成

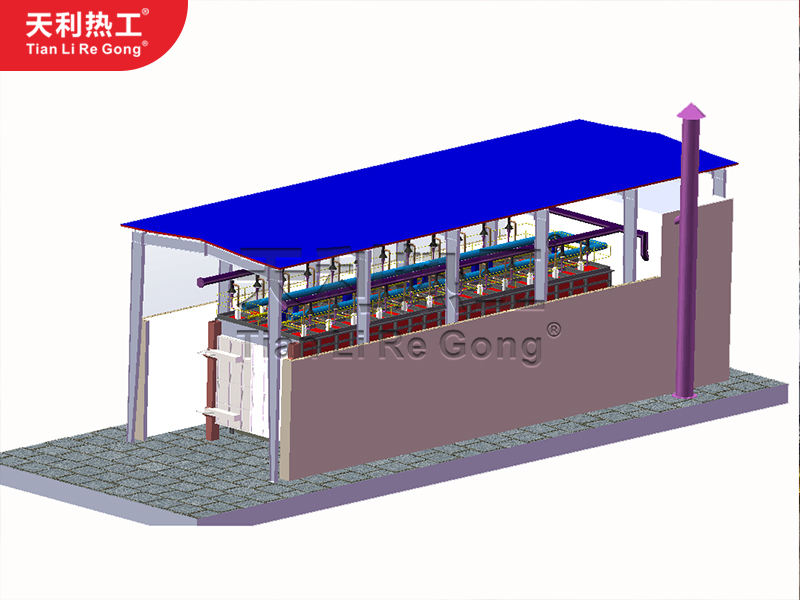

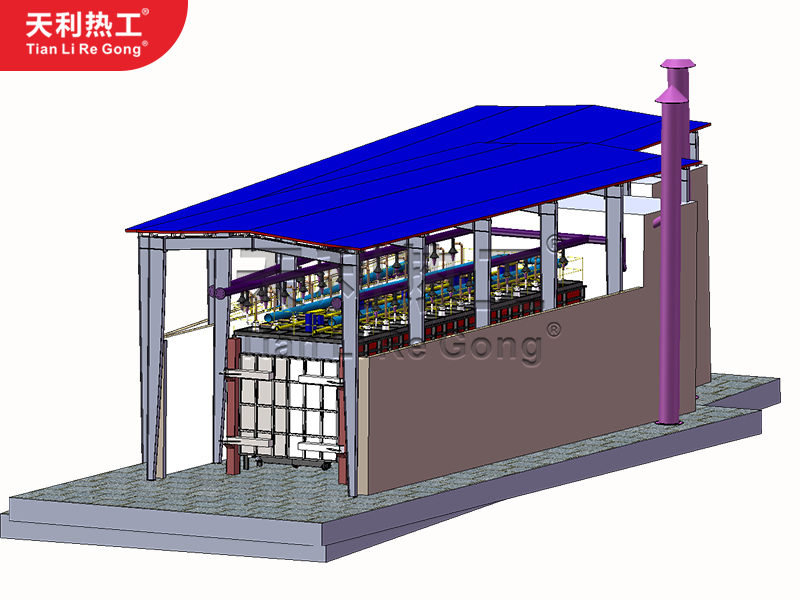

本自身預熱式燃?xì)鉄崽幚頎t主要由爐體、爐襯、爐門及爐門開啟機構、密封裝置、臺車、熱風循環系統、燃燒系統、天燃?xì)夤苈?、空氣管路、排煙管路、密封裝置及電氣及自動控制系統等部分組成。
